LCR测试仪YY2814

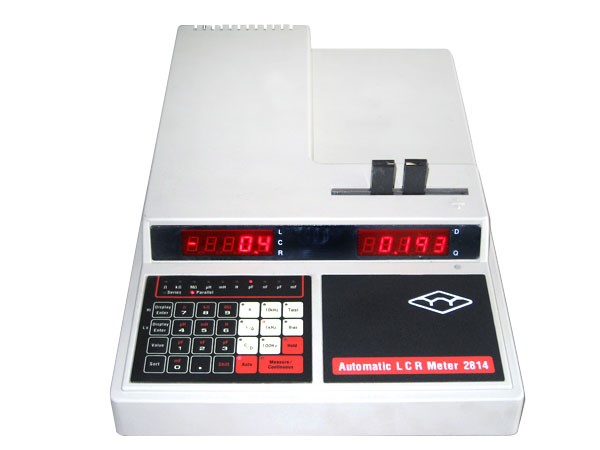

YY2814 LCR 自动测量仪是以微处理器为核心的智能化测量仪器， 它可以在三种频率下自动测量无源元件的各项基本参数，如：电阻（R）、电容（C）、电感（L）、品质因数（Q）、或损耗值（D）等。操作简便和自动清零是该仪器的主要特点。开机后，仪器自动进入“自动”方式，操作者只要将待测件接入测试夹具，仪器将自动识别已接入的元件类型，自动选择测量量程，自动选择适当的等效电路，主付参量测量结果立即以双五位数字连同小数点自动显示出来，测量单位及仪器的全部状态由发光二极管明确的显示出来，并可借助于键盘改变其工作状态与测量条件。

v  技术参数

测量功能：L.C.R.Q.D，和自动识别元件类型方式。

测量频率：100Hz /1kHz/10kHz     频率精确度：±0.01%

测量电平：正弦250mV（±50mV）；源内阻：100Ω

测量速率：慢速，2次/S  快速，3～5次/S

显    示：双5位数字（LED）（仪器能自动调整显示位数与小数点），加上单位/倍率的LED指示。

待测件的接法：经测试夹具实现四端连接，设有各种测量用途的测量夹具选用件。

自动功能：自动识别元件类型L.C.R，方式（或手动选定）；自动量程及自动选择串/并联等效电路；自动清零。

等效电路：仪器能自动选择适当的等效电路。当阻值低于1000Ω时，读数为串联等效电路的值；高于1000Ω时，则给出并联等效电路的值。

测量范围及误差：在给定的范围之外，误差线性增加。

电阻：﹙Q＜0.1)

                100Hz   0～1MΩ     ±0.25%±2mΩ   （1MΩ～10MΩ±2.5%）

                1kHz    0～1MΩ     ±0.25%±2mΩ   （1MΩ～10MΩ±2.5%）

                10kHz   0～300kΩ   ±0.25%±50m    （300kΩ～3MΩ±2.5%）

                分辨力：1mΩ                    **显示值：99MΩ

电容：（D＜0.1）

                   100Hz    0～1600μF  ±0.25%±5pF    (1.6mF～16mF±2.5%，16mF～99mF±25%)

               1kHz     0～160μF   ±0.25%±0.5pF  (160μF～1.6mF±2.5%)

               10kHz    0～1.6μF       ±0.25%±0.05pF (1.6μF～16μF±2.5%)

               分辨力: 0.01pF               **显示值: 99mF

电感: (Q＞10)

               100Hz 0～1600H    ±0.25% ±5μH      (1.6kH～16kH±2.5%)

               1kHz 0～160H     ±0.25% ±0.5μH    (160H～1600H±2.5%)

               10kHz 0～1.6H     ±0.25% ±0.5μH    (1.6H～16H±2.5%)

               分辨力: 10nH                     **显示值: 9900H

损耗因数  D

               100Hz 1.6nF～1600μF  ±0.0025(1+D2)

                        160pF～1.6mF    ±0.025(1+D2)

               1kHz    160pF～160μF   ±0.0025(1+D2)

                        19pF～1600μF   ±0.025(1+D2)

               10kHz   160pF～8μF     ±0.0025(1+D2)

                         16pF～80μF     ±0.025(1+D2)

                分辨力: 0.0001                  **显示值: 9900

品质因素  Q

                100Hz   1.6mH～1600H    ±0.25(Q+1/Q)%

                          160μH～1.6kH     ±0.25(Q+1/Q)%

                1kHz    160μH～160H    ±0.25(Q+1/Q)%

                         1.6μH～1600H   ±0.25(Q+1/Q)%

                10kHz   320μH～1.6H    ±0.25(Q+1/Q)%

                         32μH～16H      ±0.25(Q+1/Q)%

                分辨力: 0.0001                  **显示值: 9900

                在给定的范围之外, 误差线性增加。

偏压：在C/D档，内偏压约2V（注意极性）如需更高的偏压，外部提供，但必须使用相应的测试夹具（**100伏）。

环境条件：按国家标准《GB6587.1－86 电子测量仪器环境试验总纲》中环境试验分组Ⅱ组条件。

额定工作时间：8小时

电源供给： 220V±10%，50Hz±5%，不大于25VA

重量：4.5㎏

外形尺寸：380mm×320mm×110mm
