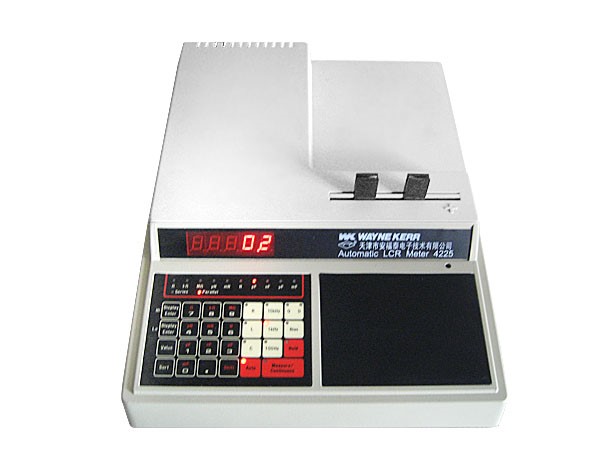

介电常数测试仪WK4225

WK4225型自动LCR测量仪能够在三个不同频率下直接测量电感器，电容器和电阻器。

除测量主参量值（电感L电容C电阻R）之外，还能测量电感器和电容器的损耗以及电阻器呈现的L或C值。

易于操作是这个小巧的仪器的主要特点。两个带有弹簧的夹具能够移动以适应被测元件的大小，它们用于径向或轴向引线的元件，

而且能自动完成四端连接以在相当宽的测量范围内保持高的精度，第五端——保护端——用来中和不需要的并联阻抗的效应。这种安排，连同与微调的设置，保证在测量很小的电容时能获得可靠地结果。

  技 术 规 范

测量功能：L、C、R、Q、D、和自动识别元件方式。

测量频率：100HZ、1KHZ、10KHZ（50HZ机型）精确度±0.01%

          120HZ、1.02KHZ、10.02KHZ（60HZ机型）精确度±0.01%

 测量电平：250mV(±50mV)内阻100Ω

测量速率：典型值为650ms

显    示：5位数字LED，带小数点，加上单独指示单位/倍率的LED

接    法：经由整体测试夹具实现四端连接。含有用于小电容精密测量的电容器微调装置，备有特殊测量用的引线转接器选件。

自动功能：自动量程，带人工锁定，串联/并联等效电路，自动元件识别方式（L、C、R）可人工使之无效

准 确 度：

在给定的范围之外，准确度线性下降

电阻： （Q<0.1）

100/120HZ    0~1MΩ ± 0.25% ± 2mΩ     1 MΩ~10 MΩ ± 2.5%

1KHZ        0~1MΩ ± 0.25% ± 2mΩ     1 MΩ~10 MΩ ± 2.5%

10KHZ       0~300KΩ ± 0.25% ± 50mΩ   300KΩ~3 MΩ ± 2.5%

分辨力：1mΩ

**显示值   99MΩ

电容：（D<0.1）

100/120HZ    0~1600μF ±0.25% ±5PF     1.6mF~16 mF ± 2.5%

                                        16 mF~99 mF ± 25%

  1KHZ        0~160μF ±0.25% ±0.5PF     160μF~1600μF ± 2.5%

  10KHZ       0-1.6μF ±0.25% ±0.05PF     1.6μF~16μF ± 2.5%

  分辨力  0.01 PF

  **显示值  99mF

 电感：  （Q＞10）

  100/120HZ   0~1600H ± 0.25% ± 5μΗ      1.6KH~16KH ± 2.5%

  1 KHZ       0~160H± 0.25% ± 0.5μΗ      160H~1600 H ± 2.5%

  10 KHZ      0~1.6 H ± 0.25% ± 0.5μΗ      1.6 H~16 H ± 2.5%

  分辨力   10ｎH

  **显示值  9900H

  损耗因数：

  100/120HZ    1.6ｎF~1600ｎF ± 0.0025 (1+D²)

               160pF~1.6mF ± 0.025 (1+D²)

  1KHZ        160 pF~160μF ± 0.0025 (1+D²)

               16 pF~1600μF± 0.025(1+D²)

  10KHZ       160 pF~8μF± 0.0025 (1+D²)

               16 pF~80μF 0.025 (1+D²)

  分辨力：0.0001

  **显示值   9900

Q值：

100/120HZ    1.6mH～1600H ± 0.25(Q+1/Q)%

             160μH~1.6KH  ±2.5(Q+1/Q)%

1KHZ         160μH~160H ± 0.25(Q+1/Q)%

             1.6μH~1.6H ±2.5(Q+1/Q)%

10KHZ        320μH~1.6H ± 0.25(Q+1/Q)%

             32μH~16 H ± 2.5(Q+1/Q)%

分辨力       0.0001

**显示值   9900
